LMG-Ⅱ型晶体磁光效应实验仪发布日期:(2019-2-25) 点击次数:838 |
|

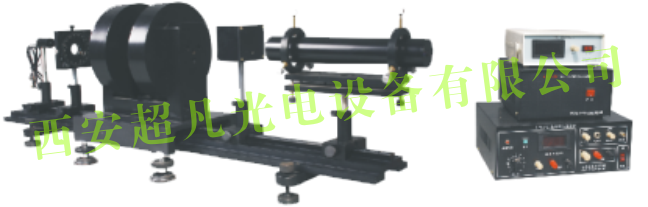

一、实验目的 1、理解磁光效应的物理意义。 2、掌握一种法拉第旋转角的测量方法。 3、测出磁旋光玻璃的θ-B关系。 4、计算样品的维尔德常数。 二、仪器配置与技术参数 1.组成 由氦氖激光器(半导体激光器)、电磁铁,样品、起偏器(包括偏振片、小角度摆幅装置)、测角仪(包括检偏器)、光电接收、电源、特斯拉计、导轨、支架、 2.各部分功能及主要技术参数 1)氦氖激光器:输入电压:220V,50Hz;输出波长:632.8nm,功率≤2mW;或650nm半导体激光器 2)电磁铁:采用电工纯铁做成磁路,磁极柱直径φ40mm,磁路中通光孔直径为φ6mm,以保证入射光的光轴方向与磁场B的方向一致。磁极间距为9mm。给其励磁电流,产生相应的磁感应强度。 3)样品:铅玻璃,φ6mm×8 mm。磁旋光高性能玻璃,φ5×8mm。 4)起偏器:产生小角度摆幅的直线偏振光,输入电压为0-6V,45Hz。 5)测角仪:具有刻度值的检偏器,360°的刻度值,附有2′的游标。 6)光电接收:接收透过检偏器的光强。光电二极管响应时间小于10-7/s,光谱范围0.4~1.1nm。 7)电源:具有三个功能:①为电磁铁提供励磁电流,输出电流连续可调,具有过流保护功能,数显电流表显示励磁电流值,单位为安培,过流保护点为3A。②为光电接收提供直流电源,并把接收到的光强信号转换为相应的电压值,供示波器显示用。③为起偏器提供0-6V、50Hz的交变电压,使其产生小角度摆幅的直线偏振光。 8)特斯拉计:测量磁极之间的磁感应强度,量程0~±2T,分辨率为0.0001T。 9)导轨:优质铝型材,长1000mm。 10)支架:支撑氦氖激光管、起偏器、测角仪、光电接收管。 三.实验装置示意图
|
|
