LPE-Ⅱ型晶体电光效应实验仪

一、实验目的

1、研究铌酸锂晶体的横向电光效应；

2、观察锥光干涉图；

3、测量半波电压；

4、学习电光调制原理及实验方法；

5、利用电光调制模拟音频光通讯；

6、可产生直线偏振光、圆偏振光、椭圆偏振光；

7、检验区别直线偏振光、圆偏振光、椭圆偏振光、自然光和部分偏振光；

8、验证马吕斯定律；

9、可选做6、7、8项；

二、仪器配置与技术参数

1、电光晶体：LiNbO₃ 3mm′3mm′25mm；

2、半导体激光器：波长650nm，功率>3mW   （或氦氖激光器）

3、直流电压输出：0－600V连续可调，数显；

4、内置正弦波信号输出：0－80V连续可调，400Hz；

5、 内置功率放大器：电压放大倍数30倍， 频率响应20Hz-20KHz；

6、光功率测量范围 ：0－20mW；

7、偏振片，l/4波片角度调节：360°刻度，分度值为1°；

8、导轨：1000mm精密光学滑轨 ，优质铝型材

9、LN晶体支架：四维精密光学调节架；

10. 相对光强显示范围 ：0－1999

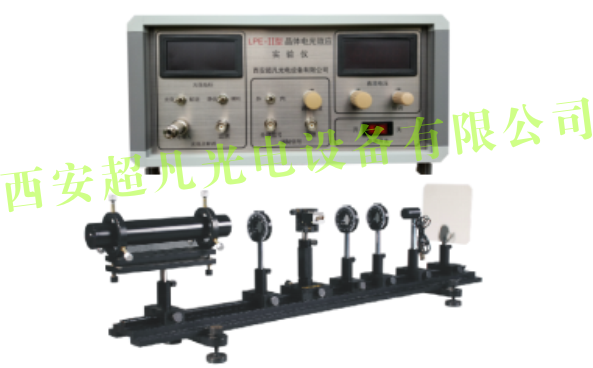

三、实验装置示意图
