一、反射式系统
|
型号
|
F-MOES-A/P-08A
|
F-MOES-P-064A
|
|
调制类型
|
振幅兼相位
|
纯相位调制
|
|
液晶类型
|
反射式
|
反射式
|
|
像元大小
|
8μm
|
6.4μm
|
|
像素数
|
1920×1080
|
1920×1080
|
|
像面尺寸
|
15.36mm×8.64mm
|
12.29mm×6.91mm
|
|
相位范围
|
1.2π （532nm）
|
2π （532nm）
|
|
数据接口
|
DVI
|
HDMI
|
光学实验：
|
序号
|
实验名称
|
序号
|
实验名称
|
序号
|
实验名称
|
|
1
|
开口率测量
|
9
|
空间滤波实验
|
17
|
数字全息再现
|
|
2
|
色散现象
|
10
|
成像与投影
|
18
|
全息记录与再现
|
|
3
|
振幅调制（一）
|
11
|
干涉
|
19
|
移相式数字全息
|
|
4
|
振幅调制（二）
|
12
|
衍射
|
20
|
菲涅尔透镜
|
|
5
|
偏振态的调制
|
13
|
实时图像变换
|
21
|
中空光束
|
|
6
|
Talbot影像
|
14
|
双缝干涉法研究SLM的相位调制特性
|
22
|
光束变换
|
|
7
|
像素大小的测量
|
15
|
迈克尔逊干涉
|
|
|
|
8
|
空间滤波器件
|
16
|
平面波与其他波形的干涉
|
|
|
配置清单：空间光调制器、光源、CCD、光功率计、观察屏、分光棱镜笼式立方(30mm)、笼式旋转安装座、螺纹笼板、光学调整架、直角光学调整架、XY 平移调整架、四维调节架、笼杆、卡入式 30mm 笼式安装架、透镜筒、开普勒式扩束器、立方分光棱镜、介质膜反射镜、聚焦透镜、衰减片、四维调节架转接件、偏振片、支杆套件、柱状接杆套件、叉式压块、笼式系统对准板、网格、狭缝、刻度尺、小孔

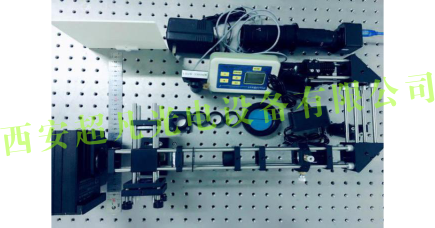

图片：
二、透射式系统
|
空间光调制器型号
|
T-MOES-A-26A
|
|
调制类型
|
振幅型
|
|
液晶类型
|
TN型TFTLCD（透射式）
|
|
像元大小
|
26μm
|
|
像素数
|
1024×768
|
|
像面尺寸
|
26.4mm×19.8mm
|
|
数据接口
|
VGA
|
光学实验：
|
序号
|
实验名称
|
序号
|
实验名称
|
|
1
|
开口率测量
|
8
|
空间滤波器件
|
|
2
|
色散现象
|
9
|
空间滤波实验
|
|
3
|
振幅调制（一）
|
10
|
成像与投影
|
|
4
|
振幅调制（二）
|
11
|
干涉
|
|
5
|
对偏振态的调制
|
12
|
衍射
|
|
6
|
Talbot影像
|
13
|
实时图像变换
|
|
7
|
像素大小的测量
|
14
|
数字全息再现
|

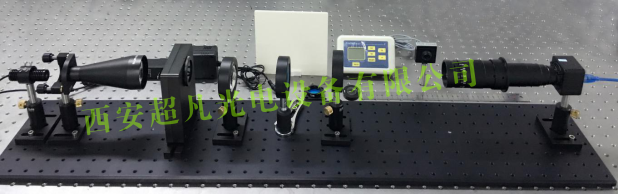

图片：
|
