DJL-OE-Ⅱ型太阳能电池基本特性测定仪

一、 实验内容

1、在没有光照时，太阳能电池作为一个二极管器件,测量在正向偏压时该二极器件的伏安特性曲线，并求出其正向偏压时，电压与电流关系。

2、测量太阳能电池的短路电流、开路电压、最大输出功率及填充因子。

3、测量太阳能电池的短路电流、开路电压与相对光强的关系，求出它们的近似函数关系。

二、 仪器配置与技术参数

1、光具座及滑块座。均为铝合金材质，燕尾形偶合结构，标尺长500mm,分度值1mm

2、光源：25W白炽灯。

3、太阳能电池盒。

4、数字式光功率计：量程为0—20mW和0－100mW二档。

5、含3位半数字电压表0－2V，内阻100K；3位半数字电流表0－20mA，内阻10Ω；直流稳压电源0－5V连续可调。

6、遮光光阑（带φ6mm孔）1个，遮光盖1个。

7、电阻箱：0～9999Ω

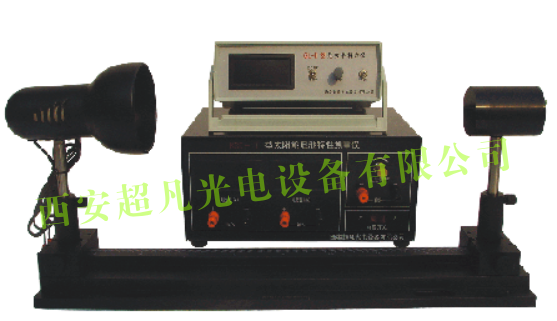

三、 实验装置示意图
