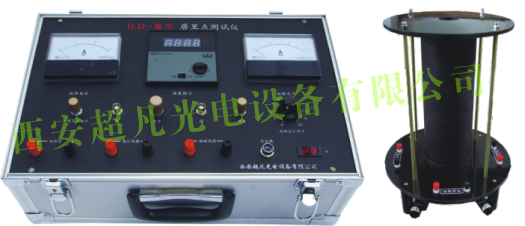

JLD-Ⅲ型高温居里点测试仪发布日期:(2019-2-25) 点击次数:1663 |
|
一、实验目的
1、初步了解铁磁物质由铁磁性转变为顺磁性的微观机理; 2、学习用感应法测定铁磁物质居里温度的原理和方法; 3、测定铁磁物质的居里温度; 4、提供2种样品,温度范围:室温~800℃;
二、技术参数 1、测试仪控制电源: (1)外接电源:220V,50Hz;输出:励磁电流0~0.6A;加热电流0~5A; (2)温度控制器:PID智能控制、数字显示;控制精度:±1℃、分辨率1℃; (3)加热电流0-5A连续可调;励磁电流0~0.6A分10档可调; 2、磁化感应加热炉: (1)加热炉芯:陶瓷炉管、模具铸型,炉膛尺寸:φ15mm×140mm; (2)加热炉:室温~800℃,加热功率0~300W可调; (3)绝热层:硅酸铝材料; (4)炉内降温系统:水循环黄铜套管一次压铸成型,尺寸:φ100×270mm; (5)传感器:测温热电偶,测温范围:-200℃~1300℃; (6)励磁线圈:1665匝; (7)感应线圈:650匝; 3、待测样品: (1)工业纯铁尺寸:φ10mm×90mm; (2)纯 镍尺寸:φ10mm×90mm; 4、水循环制冷系统: (1)水容量:9L; (2)水流量:10L/分; (3)温度显示:数字显示、温控精度:±1℃; (4)工作温度:0~40℃、总功率:300W、散热量:50W℃; (5)流量报警系统;
三、实验装置示意图
|
|
