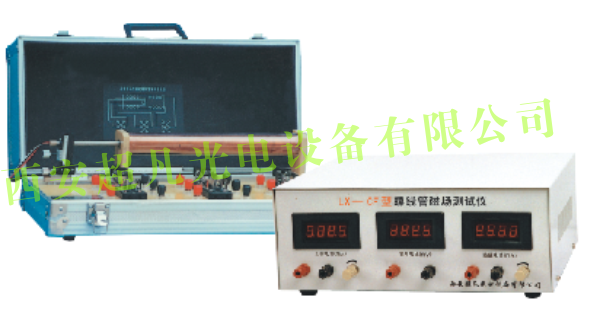

LX-A-CF型螺线管磁场测试仪发布日期:(2019-2-25) 点击次数:894 |
|
一、实验目的 1、验证霍耳电压与螺线管内磁感应强度及工作电流成正比。 2、判断霍耳元件半导体载流子的符号。 3、测定螺线管内部的磁感应强度。 4、测定螺线管外部的磁感应强度。 二、仪器配置与技术参数 本套仪器由LX-A型螺线管磁场仪(测试装置)和LX-CF型螺线管磁场测试仪(电源)组成。 1、LX-A型螺线管磁场仪技术参数: 1)螺线管长度:282mm±1mm;螺线管内径D=14mm;外径d=30mm; 2)匝数N:2680匝±5匝 3)螺线管内阻:约6Ω 2、霍耳元件技术参数:2.4×4×0.2mm;灵敏度>10.00mV/mA· 3、LX-CF型螺线管磁场测试仪(电源)技术参数: 1)输出励磁电流0~1000mA连续可调; 2)输出工作电流2~10mA连续可调; 3)可测霍耳电压0±19.99mV。 三、实验装置示意图
|
|
