BDJD-Ⅱ型电表改装与校准实验仪发布日期:(2019-2-25) 点击次数:905 |
|

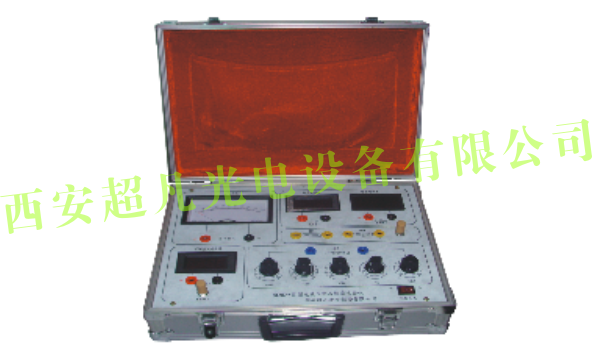

一、实验目的 1、按照实验原理设计测量线路。 2、了解电流计的量程Ig和内阻Rg在实验中所起的作用,掌握测量它们的方法。 3、掌握毫安表、伏安表和欧姆计改装的基本原理和方法,并学会校准电表的刻度,学习校准曲线的描绘和应用。 二、仪器组成和技术指标 1、可调直流电压源:0~2V输出可调,3位半数字显示。 2、指针式电流表头:量程1mA,内阻Rg约为100Ω,精度等级1.0级,大面板模拟表头,读数方便。 3、470Ω电位器:通过与电流表头串联用于改变电表内阻。 4、750Ω电阻:与上述470Ω可调电阻(电位器)串联,用于把电流表头改装为串接式和 并接式欧姆表。 5、可变电阻箱:量程0~9999.9Ω。供测量表头内阻和校准欧姆表刻度所用。 6、校准用标准数字电压表:量程0~2V,3位半数字显示,精度0.5%。 7、校准用标准数字电流表:量程0~20mA,3位半数字显示,精度0.5%。 三、实验装置示意图
|
|
