GD-Ⅲ型光电效应与普朗克常量实验仪发布日期:(2019-2-25) 点击次数:980 |
|

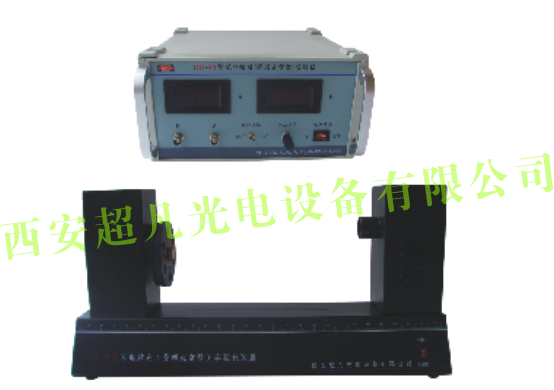

一、实验目的 1、了解光电效应的基本规律,加深对光量子性的认识; 2、了解光电管的结构和性能,测定其基本特性,为正确使用光电管提供依据; 3、验证爱因斯坦光电效应方程,测定普朗克常数; 4、学习用作图法和线性拟合法处理数据。 二、仪器配置与技术参数 1、光电效应专用光电管及暗盒。 (1)光电管光谱范围:300.0~650.0nm (2)光电管峰值波长:400±20nm (3)光电管光窗口:石英侧窗式 (4)光电管最大工作电压:20V (5)工作电压20伏时光照灵敏度30μA/Lm (6)工作电压20伏时暗电流:0.1nA (7)光电管暗盒 2、GD-Ⅲ型光源 (1)灯管:GGQ-50WHg仪器用高压汞灯。 (2)谱线范围:302.3-872.0μm 3、滤色片 (1)尺寸:φ20mm (2)光强衰减孔:直径为φ2mm、φ4mm、φ8 mm 4、GD-Ⅲ型微电流测试仪 (1)电流量程:10-7、10-8A分二档 (2)电压量程:±20V (3)光电管工作电源:-5V~+20V (4)微电流测试仪与光电管用对接电缆相连 (5)微电流测试仪能连续工作10小时以上。 三、实验装置示意图
|
|
