DHZB-B型电子荷质比测试仪发布日期:(2019-2-25) 点击次数:860 |
|
一、实验目的 1、加深理解电子在电场和磁场中的运动规律; 2、了解静电场聚焦和磁聚焦等的基本原理; 3、学习用磁聚焦法测定电子荷质比e/m的值。 二、仪器配置与技术参数 1、仪器组成 ①电子荷质比测定仪电源;②螺线管部分(含阴极射线管);③实验操作板;④励磁直流电源。 2、技术参数 测试仪:360×305×150; 实验装置:230×180×490; 实验操作板:285×270×120; Y偏转板至荧光屏距离h=0.135m;示波管型号85J31J,阳极电压600~1000V。 注:另配0~30V,0~2A稳压电源一台(实验室自备)。

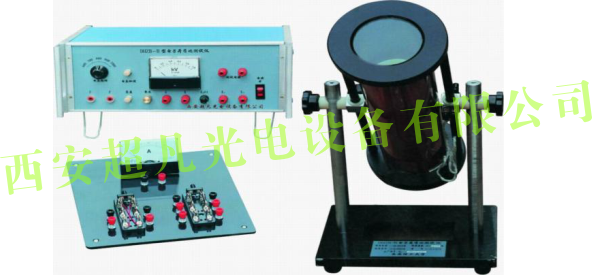

三、实验装置示意图
|
|
