DJL-Ⅱ型数字万用表设计性实验仪

一、实验目的

1、了解数字万用表的特性、基本组成和工作原理；

2、掌握分压电路、分流电路、电阻分档电路的计算和连接；了解整流、滤波电路和过压过流保护电路的功用；

3、学会数字万用表的直流电压和交流电压的校准方法；

4、正确连接、组成测试交直流电压、交直流电流、测试电阻的基本电路，掌握数字万用表的使用方法。

二、仪器配置与技术参数

三位半数字表头，直流稳压电源（±5V），分压器，分流器，分档电阻，直流电压校准，交流电压校准等。

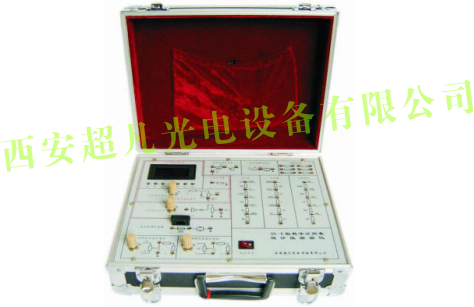

三、实验装置示意图
