WH-Ⅱ型金属电子逸出功测定仪

一、实验目的

1、了解热电子发射的基本规律；

2、查孙直线法测定金属钨的电子逸出功；

3、使用光学高温计测量温度。

二、仪器配置与技术参数

仪器由测试仪及理想二极管组成。

(1) 测试仪部分：

电源功率：30W

灯丝电流量程显示：0～1.999A

阳极电压量程显示：0～199.9V

微电流量程显示：0～1999μA

（2）理想二级管参数：

电流：0.30～0.74A ；

阳极电压：0～150V；

灯丝材料： 纯钨；

阳极材料： 镍；

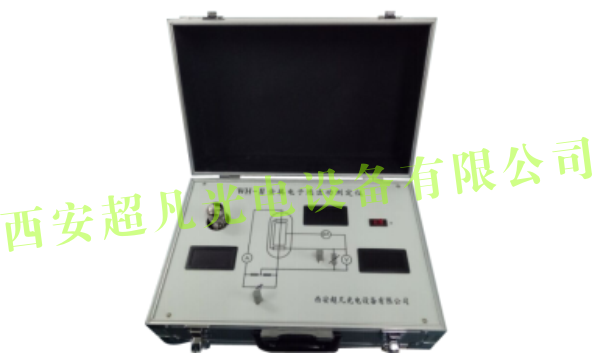

三、实验装置示意图
