XZDY-B型固定均匀弦振动仪发布日期:(2019-2-21) 点击次数:1001 |
|
一、实验目的 1、了解固定均匀弦振动传播的规律; 2、观察固定弦振动传播时形成驻波的波形; 3、测定均匀弦线上横波传播速度。 4、测量弦线的线密度。 二、仪器配置与技术参数 1、外接电源:220V±10%, 50Hz±5%。 2、功率:<30VA。 3、可调频率的数显信号源,正弦波输出频率:10-160Hz,连续可调。 4、正弦波失真度<1%。 5、显示误差<0.5Hz。 6、工作温度范围0-40℃。 7、仪器体积:长1150mm×宽200mm×高100mm。 8、仪器附件:A、B两个劈尖(滑块),磁钢一个,滑轮及托架一付 ,钩码6个,钩码质量5g 2个,10g 2个,20g 1个,50g 1个。 三、实验装置示意图

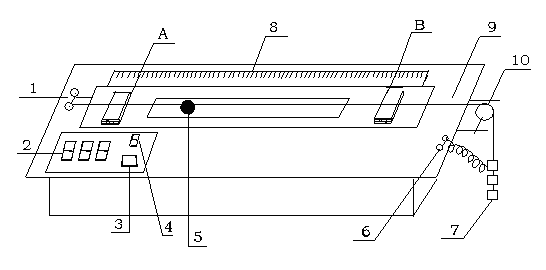

①、⑥香蕉插头座(接弦线)②频率显示③电源开关④频率调节旋钮 ⑤磁钢⑦钩码⑧米尺⑨弦线⑩滑轮及托架。 A、B两劈尖(滑块)
|
|
