DZS-D型电子束测试仪发布日期:(2019-2-21) 点击次数:1786 |
|

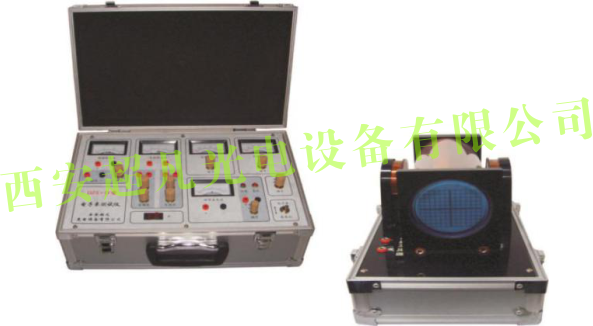

一、实验内容 1、了解示波管的基本结构; 2、了解示波管电偏转和磁偏转的原理; 3、了解示波管电聚焦和磁聚焦的原理; 4、测量示波管电偏转灵敏度和磁偏转灵敏度; 5、测量电子荷质比e/m。 二、仪器配置与技术参数 1、由测试仪和实验装置两部分组成,开放式设计。测试仪用五只表头分显示阳极电压、聚焦电压、电偏转电压、磁偏转电流、螺线管励磁电流,并可用旋钮调节。内置励磁电流源。整台仪器设计合理、美观实用。 2、实验装置的体积:270×130×130mm,螺线管的线圈匝数N=526±2匝,螺线管长度L=235mm,螺线管的直径D=90mm,螺距(Y偏转板至荧光屏距离)h=0.135m。 3、磁偏转线包匝数N=270±2匝,平均直径32.5mm。 4、阳极电压:600~1000V,连续可调。 5、聚焦电压,连续可调。 6、电偏转电压:-30~+30V,连续可调。 7、磁偏转电流:0~150mA,连续可调。 三、实验装置示意图
|
|
