YAG-201型 脉冲调Q ND：YAG倍频激光器实验系统

1、Nd³⁺：YAG脉冲激光器的装调

（1）在输入能量相同的条件下，测量输出腔镜透过率T和激光输出能量Eout的关系。

（2）用最佳输出腔镜，测量输入能量Ein和输出能量Eout的关系。

（3）计算最佳输入、输出能量下的总体效率η。

2、在光学谐振腔内插入对1.06μm具有可饱和吸收效应的Cr⁴⁺晶体，组成被动调Q Nd³⁺：YAG脉冲激光器。

（1）测量动态阈值Eth及单个巨脉冲输出能量Eout。

（2）测量单脉冲坪区ΔEin    ΔEin=Einmax-Eth。

（3）双脉冲坪区、三脉冲坪区、四脉冲坪区。

3、在光学谐振腔外放入倍频晶体，构成一个Nd³⁺：YAG倍频激光器。

（1）测量基频光及倍频光的能量

（2）计算能量转换效率

4、在光学谐振腔内加入偏振器，组成偏振光输出的激光器，可完成上述1、2、3项实验内容。

5、在不加可饱和吸收晶体Cr⁴⁺时，在光学谐振腔内加入光电调Q晶体KD^*P，组成退压式光电调Q的ND：YAG激光器。

（1）不加λ/4晶体电压，调节两腔镜，得到最佳的静态激光输出。

（2）关门试验，寻找KD^*P晶体法的X、Y轴及V_λ/4。

（3）微调氙灯开始灯泵浦至退去λ/4电压之间的延迟时间，测量激光器的动态能量，计算出同一灯泵浦能量下的动态与静态激光输出能量之比η，即动静比：

（4）测量激光输出脉宽，计算激光脉冲的峰值功率P。

（5）在光学谐振腔外放置倍频晶体，组成电光调Q，音频的ND：YAG激光器，测量基频光及音频光的能量，计算能量转换效率。

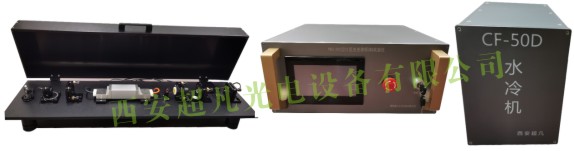

实验装置示意图
