CF-YC-11 远程伏安特性实验仪

实验目的

1、线性电阻的伏安特性远程测量；

2、非线性元件伏安特性。

仪器配置与技术参数

1、可调稳压直流电源 输出0~15V，负载电流0~0.2A，输出电压调节分粗调和细调；

2、输出设有短路和过流保护电路，输出电流最大为0.2A；

3、三位半数显电压表分两档，分别为：2V档，分辨率0.001V，20V档，分辨率0.01V；

4、三位半数显电流表分四档：200μA档，分辨率0.1μA；2mA档，分辨率0.001mA；20mA档，分辨率0.01mA；200mA档，分辨率0.1mA；

5、待测元件：线性电阻、二极管、稳压二极管、发光二极管等；

6、物联网软硬件系统1套，提供物联网远程物理实验服务，软件具备用户注册、登录、在线实验预约、远程实验操控、实验数据记录、实验数据下载、实验报告提交、实验报告批改等功能，可开展预习、考试和课堂演示培训。

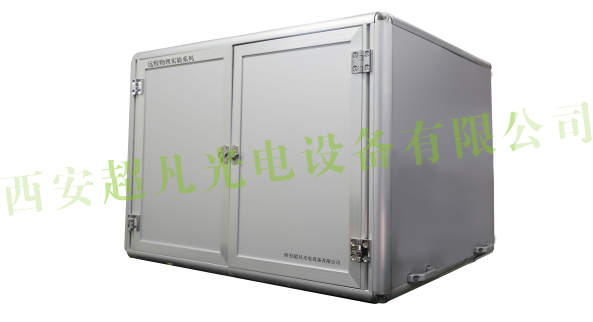

实验装置示意图
