GXG-MOC-Ⅱ型光纤温度传感器实验仪发布日期:(2019-6-21) 点击次数:700 |
||||

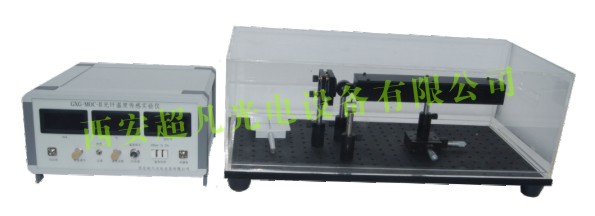

一、实验目的 1、了解光纤温度传感器的基本构造和原理,熟悉各个部分,学习和掌握正确使用方法。 2、了解和掌握最简单、最基本的光纤位移传感器的原理和使用方法。 3、了解光纤数值孔径的测量方法,熟悉各个部分,学习和掌握正确使用方法。 二、仪器配置及技术参数 实验仪器包括光纤温度传感器实验仪主机、反射式光纤位移传感器、对射式光纤位移传感器、二维调节架、准三维调节架、反射镜、十字刻度白屏、温度加热传感器装置及光学平板等。 主机面板上的发射法兰盘内置高亮白光LED,电流调节是调节LED的工作电流,并通过数显电流表显示其大小 (0-20mA)。接收法兰盘内置高灵敏度光敏三极管,用以接收光纤传感器接收到的光强,并通过相关的电路将所接收到的光强转换为相应的电压值,通过数显电压表显示。电压表量程分三档,分别是200mV、2V和20V。二维调节架固定反射式光纤传感器的发射/接收探头端。温度加热传感器装置固定在准三维调整架上,可精确调整对射及反射传感实验中的相对位置。 三、实验装置示意图
|
||||
