GXG-MON-Ⅱ型光纤传感基础实验系统发布日期:(2019-6-21) 点击次数:704 |
|

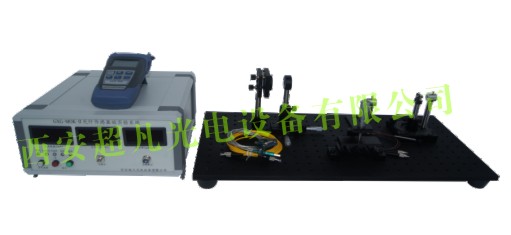

一、 实验目的 1、了解半导体激光器阈值的概念,通过测量出来的功率、电压和电流值,描绘半导体激光器的P-I、V-I曲线,并通过曲线计算半导体激光器的阈值及串联电阻。 2、掌握强度型光纤透射传感及光纤反射传感的基本原理与调制方式;了解强度型光纤透射传感器和光纤反射传感器的理论分析方法、调制特性曲线及相关影响因素。 3、掌握光纤弯曲损耗的基本规律;了解光纤弯曲传感原理与技术。 4、了解和掌握光纤数值孔径的测量方法。 二、 仪器配置与技术参数 实验由测试仪主机、手持式光功率计、反射式光纤传感器、对射式光纤传感器、光纤弯曲变形调制器、反射镜、精密光学调整架、测角仪、光纤跳线、数据线、测试仪安装程序、光学平板等组成。 LD光源波长:1550±20nm。功率探头:波长范围:800~1700nm。 接口类型:FC/PC。反射式光纤传感器:纤芯直径Ф1+Ф0.265x16。长度600mm。 对射式光纤传感器:纤芯直径1mm。长度600mm。光接收元件:InGaAs PIN。 电流步长选择:0.25mA、0.5mA、1mA、2mA。实验软件:可自动测量并绘出P—I、V—I曲线。精密平移台:X-Y双向调节,驱动方式:微分头;分辨率:0.002mm。 测角仪:带游标,粗调范围360°,最小刻度1°,最小读数2′。光学平板:采用优质铝合金材料,尺寸:300x600x13mm。 三、实验装置示意图
|
|
