CF-FBG2型光纤干涉传感实验系统发布日期:(2019-6-21) 点击次数:709 |
|

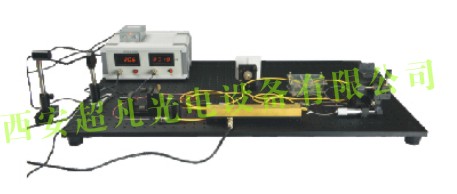

一、实验简介 目前,光纤传感器的种类很多,包括光纤光栅传感器、光纤分布式传感器、光纤干涉仪传感器等等,这些传感器中,最简单、最直接、应用最多的是直接利用光纤端场的透射、反射特性制成的光纤传感器。 二、仪器配置与技术参数 1、光源:类型:LD;波长:650nm; 2、电源:交流220V±10%,50Hz; 3、温度传感: (1)温度范围:室温到高于室温30℃左右; (2)灵敏度:MC干涉仪为10~20条/℃; 4、位移传感:0-1mm 5、光源和光纤: (1)650nm激光器,出纤功率大于2mW。 (2)分路器:650nm单模1×2分路器,分束比1:1。保护层直径:3mm。 (3)650nm单模光纤尺寸:蕊直径小于4μm;包层直径:90μm。 三、实验装置示意图
|
|
