CF-FCS2型光纤信息与光纤通信综合实验发布日期:(2019-6-21) 点击次数:673 |
||||
一、实验目的
1、半导体激光器特性实验; 2、半导体激光器阈值; 3、半导体激光器效率、串联电阻和背光电流的测量; 4、半导体激光器的调制特性; 5、半导体激光器的结发热效应; 6、光纤光学基本知识; 7、光源与光纤的耦合; 8、光纤传输损耗性质及测量实验; 9、光纤数值孔径(NA)测量实验; 10、光纤无源器件; 11、光开关实验; 12、光纤连接器; 13、光纤波分复用器(WDM)参数测量实验; 14、光纤耦合器(Coupler)参数测量实验; 15、光纤隔离器(Isolator)参数测量实验; 16、光纤衰减器(Attenuator)参数测量实验; 17、光纤通信实验; 18、光纤模拟音频通信实验; 19、光纤数字音频通信实验; 20、光纤视频传输实验; 21、光纤通信中波分复用原理性实验; 22、光纤传感实验; 23、M-Z 干涉仪实验; 24、光纤温度传感实验; 25、光纤压力传感实验; 二、实验原理 本实验系统围绕着光纤光学、光纤通信和光纤传感器的相关课程而进行,主要覆盖了半导体激光器特性、光纤光学基本知识、光纤无源器件、光纤通信以及光纤传感等领域。是学生学习光纤传输信息和光纤传感信息的基本原理和相关技术的基础实验设备,可用于信息类专业、通信专业、光学专业、物理专业、计量测试专业和仪器科学专业等教学,对光纤的各种基本知识构造一个基本的概念和轮廓。 三、仪器配置
1、内置可调谐方波、三角波和正弦波信号发生器,频率范围为:50Hz~4KHz;
2、激光器波长:650±20nm;功率:≥1mW;
3、1310/1550±20nm;功率:≥-3dBm;
4、可见光功率探头:响应波长范围:400~1100nm;最大输入功率:2mW;校准波长:633nm;
5、红外探头:相应波长范围:800~1700nm;最大输入功率:2mW;校准波长:1310nm/1550nm;最小探测功率:2nW;
6、视频信号:制式:PAL、NTSC、SECAM 制式兼容;信号电平:1VP-P;信号阻抗:75 欧姆;
7、光纤:传感光纤:633 光纤;其他光纤:G.652 光纤;接口:FC/PC。
8、位移传感(仅能用 MC 干涉仪作):测量范围:0~1.0mm,灵敏度:1 条/0.00065mm;
9、光源和光纤:650nm 激光器,出纤功率>2mW;分路器:650nm 单模 1×2 分路器;分束比 1:1,保护层直径:3mm。650nm 单模光纤尺寸:芯直径﹤4μm;包层直径:90μm。

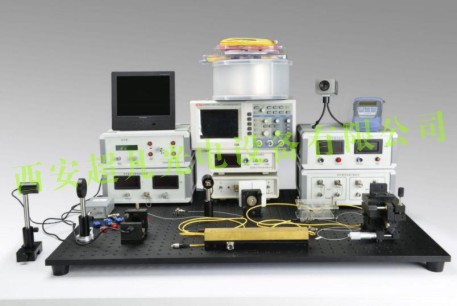

四、实验装置示意图
|
||||
