CF-BER3型光纤误码率测试实验系统发布日期:(2019-6-21) 点击次数:633 |
||||
一、实验目的 1、了解光纤传输系统影响误码率的因素及降低误码率的方法,了解波分复用通信系统的性能与误码率的关系,以及误码率与系统器件插损损耗、器件隔离度等系统各部分器件性能的关系; 2、通过示波器观察眼图的形成过程,深化对眼图概念以及各部分含义的理解; 3、观察、比较误码率仪输出的不同时钟频率和序列组合形成的眼图。 二、仪器配置与技术参数 实验由误码测试仪、光纤跳线、G.652光纤,衰减器、数据线、光纤误码仪安装程序等组成。 1、光发射机工作波长:1310/1550±20mm 2、光发射机光源类型:LD 3、输入/输出光纤:G.652光纤 4、接口类型:FC/PC 5、光接收机灵敏度:﹤-38dBm 6、光接收元件:InGaAs PIN 7、电发射部分:时钟:2MHz±50ppm;8MHz±50ppm;35MHz±50ppm; 8、误码方式:比特误码 9、误码率:10-3,10-6 10、电接收部分:时钟、图形与发射部分相同。

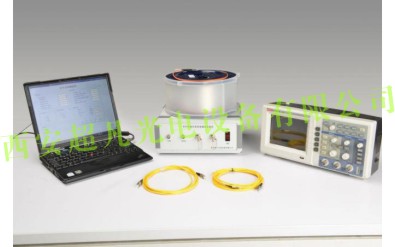

三、实验装置示意图
|
||||
