CF-NA3型光纤数值孔径测量实验系统发布日期:(2019-6-21) 点击次数:724 |
|

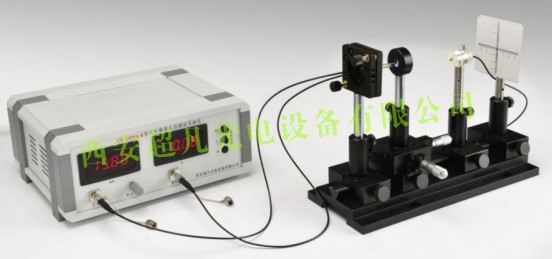

一、实验目的 1、了解光纤数值孔径测试实验系统的基本构造和原理,熟悉各个部分,学习和掌握正确使用方法。 2、了解和掌握最简单、最基本的光纤位移传感器的原理和使用方法。 3、了解和掌握光纤数值孔径的几种测试方法。 二、仪器配置与技术参数 实验仪器包括光纤数值孔径测试试验系统主机、反射式光纤位移传感器、对射式光纤位移传感器、二维调节架、准三维调节架、反射镜、带刻度白屏及光学导轨等。 1、光源:高亮白光LED,直径:5mm,驱动电流连续可调。 2、探测器:高灵敏度光敏三极管。 3、对射式传感器:纤芯直径1mm,长度500mm。 4、多维调节组合架:行程13mm,调节精度0.01mm。 5、调节方向:四维调节。 6、反射式传感器:纤芯直径Φ1+φ0.265×16,长度500mm。 7、电压表:200mV、2V、20V三挡可调。 三、实验装置示意图
|
|
