CF-CH01-B型数字全息与信息安全综合实验发布日期:(2019-6-21) 点击次数:763 |
|

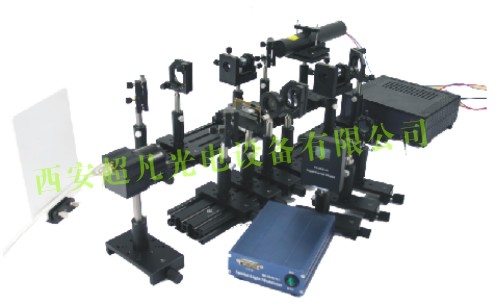

一、实验内容 1、数字记录数字再现实验; 2、光学记录数字再现实验; 3、全息图评价与图像频谱滤波; 4、数字记录光学再现实验 5、光学记录光学再现实验; 6、信息安全应用实验。 二、仪器装置及技术参数 1、光源组件: 氦氖激光器:P>1.5mW,单模TEM00。含电源,波长632.8nm,全保护安全高压插头。 2、空间光调制器组件:(B型配置) 液晶类型:透射式,可完成振幅和相位调制。靶面尺寸:0.6英寸,分辨率:1024×768,刷新频率:60Hz反射率:66%,填充因子:89%,对比度:1000:1@532nm,接口类型:HDMI。可选波长:400nm-700nm. 3、探测器组件: 数字CMOS相机,黑白,分辨率:1280×1024,镜头接口:C接口 4、光学组件: 偏振片:T=1.5mm,消光比:400:1; 成像透镜:f=150mm,双凸透镜; 衰减片:0~1%透过率; 分光棱镜:T/R=5:5@400nm~700nm; 平面反射镜:镀铝膜。 5、机械组件: 精密光学导轨:1000*80mm,470*80nm专用硬铝合金型材,带刻度,分辨精度1mm.配套滑座:一维移动滑块、调节支座、调节支杆。 6、空间滤波器组件: 40×显微物镜,15μm针孔,精密三维调整机构,微调精度0.002mm 7、测试组件: 玻璃镀铬透射目标物; 8、软件组件 全息图计算模块、频谱滤波算法图像处理模块、仿真再模块、信息安全光学加密模块,USB2.0软件锁。 三、仪器图片
|
|
