CF-CH03型位相型空间光调制器研究实验发布日期:(2019-6-21) 点击次数:726 |
|

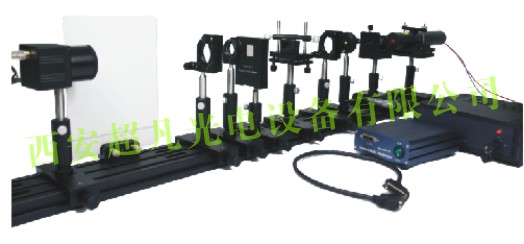

一、实验内容 1、SLM液晶取向测量实验; 2、SLM振幅调制测量实验; 3、SLM相位调制标定实验; 4、DOE设计实验; 5、DOE算法抑制黑栅效应实验(RealLight®专利技术)。 二、仪器装置及技术参数 1、光源组件: 氦氖激光器:P>1.5mW。 2、空间光调制器组件: 液晶类型:LCD,调制类型:相位型,调制度:0~2π@532nm,靶面尺寸:1.3″,分辨率:1024×768,刷新频率:60Hz,透过率:>21%,对比度:1000:1@532nm,接口类型:VGA。 3、探测器组件: 激光功率计。 4、光学组件: 偏振片:Φ25.4mm,K9玻璃窗口,AR@400nm~700nm,消光比>400:1; 石英波片:Φ25.4mm,石英晶体,低多级设计,光洁度Ⅲ级,平行度<30″; 成像透镜:Φ25.4mm,AR@400nm~700nm;可调衰减器:Φ50mm,光密度OD 0~3.0。 5、机械组件: 精密光学导轨,配套滑块。 6、空间滤波器组件: 40×显微物镜,15μm针孔,精密三维调整机构,微调精度0.002mm 7、软件组件 常用衍射光学元件库,衍射光学元件设计模块,黑栅效应抑制模块(线性补偿、数字菲涅尔补偿),USB2.0软件锁。 三、实验装置示意图
|
|
