CHF-LOD-Ⅰ型θ调制法空间假彩色编码实验发布日期:(2019-6-21) 点击次数:745 |
|

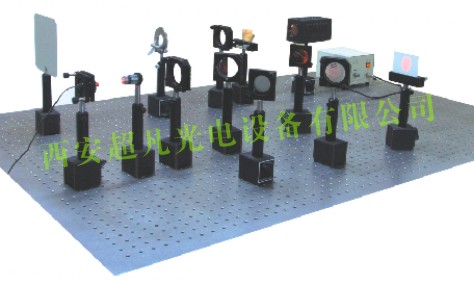

一、实验目的 1、通过实验掌握θ调制法假彩色编码的原理,并会用简单的二维黑白图像作为输入,利用θ调制空间假彩色编码的方法得到彩色的输出像。 2、学习拍摄全息光栅的方法,制作θ调制片。 二、仪器配置及技术参数 1、半导体激光器:P≥4mW,波长635nm。 2、扩束镜:40倍扩束镜 3、曝光定时器:0.01s-99.99s 4、分光光楔:1:1 5、透镜:f=150mm 6、光学平台:600×900mm 配置:准直透镜、分光光楔、加强铝反射镜、 Q物片制作夹、白炽光源、 扩束镜 、频谱夹、白屏、可旋转干版架、曝光定时器等。 三、实验装置示意图
|
|
