CI-Las-Ⅲ型激光调腔与纵横模分析实验

一、实验目的

2、掌握谐振腔的模式稳定原则，并学会用其设计一个稳定的激光谐振腔。

3、掌握实际调腔的操作方法。

  4、用共焦球面扫描干涉仪测量He-Ne激光器的相邻纵横模间隔，判别高阶横模的阶次。了解激光的频谱结构，掌握扫描干涉仪的使用及测定其性能指标的实验技能。观察激光器的频率漂移及跳模现象，了解其影响因素。观察激光器输出的横向光场分布花样，体会谐振腔的调整对它的影响。

  5、掌握实际调腔的操作方法。

二、仪器配置与技术参数

1、放电管长400mm、外径Φ40±1mm。

2、光具座总长1000mm。

3、配6套支撑调节座。

4、激光输出波长632.8nm。

5、激光输出最大功率5mW。

6、工作电流约6mA。

7、全反镜Φ20反射率99.8%。

8、输出镜Φ20透过率1.6%。

9、激光电源：输入电源220V 50Hz；起辉电压≥6500V  DC；工作电流：5～

   10mA，DC；功率≤60W；

10、双布儒斯特窗

11、既有纵模也有横模

12、配有不同曲率半径的反射镜

13、共焦球面扫描干涉仪

1）反射镜         多层介质高反射膜

中心波长          632.8nm

2）自由光谱区         2.5GHz (适用于氦氖)

3）精细常数          ﹥100

4）振子             锆钛酸铅压电陶瓷

5）光电接收器

PIN光电接收器 （含放大器）

6）仪器工作条件：

环境温度较稳定，无剧烈变化，相对湿度在85%以下。

   14、性能指标

       （1）波   形        锯齿波

       （2）频   率        5—100Hz可调

       （3）幅   度        0—200V可调

       （4）线   形        ﹤10%

       （5）后   沿        ﹤5ms

       （6）偏置电压        0—150V可调

       （7）电压输入        220V   50Hz

       （8）功   耗        ﹤20W

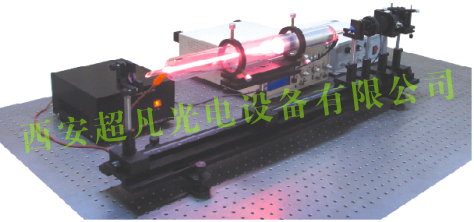

三、实验装置示意图
