LMS-TSC-201型半导体激光器实践操作系统

系统简介：

给学生提供丰富的激光晶体、激光腔镜、光学调整架等附属设备，以获得红、黄、绿、蓝、紫等波长的激光及光参量的产生及放大技术，实现激光器的多波长输出。

我公司在系统设计过程中充分考虑实验内容的深度，系统操作方便性等问题上设计半搭建实验项目。 研究固体激光材料特性、固体激光器的光泵浦热效应、二极管泵浦固体激光技术、可调谐激光器技术、超短激光脉冲等课题。主要研究的是二极管泵浦全固态激光器谐振技术及理论、固体激光材料热效应、非线性晶体激光变频技术和激光调Q及锁模技术等。

一、 实验项目

1、用Nd³⁺:YV03晶体和KTP晶体作为激光介质晶体和倍频晶体搭建1064nm腔内倍频产生绿光532nm的实验装置。

2、设计搭建

LBO/BBO/Nd:YAG266nm全固态紫外激光器和一台KTP/BBO/ Nd:YAG266nm全固态紫外激光器。

3、设计一个平一凹线性激光器，利用LD端面泵浦946nmNd:YAG，LBO腔内倍频，采用风冷系统实现蓝光473nm输出，光一光转化效率为7%。并对新晶体BLBO进行一些实验。

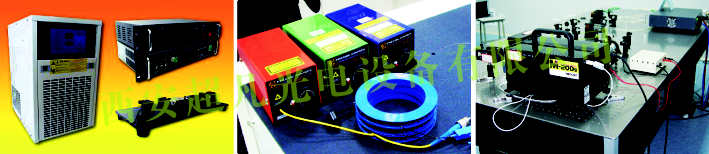

二、 系统组成

1、外腔式氦氖激光器

2、光学调整支架及附件

3、激光器光学谐振腔反射镜

4、全固态激光器所需晶体

5、半导体可饱和吸收镜

6、固体激光器使用的循环制冷水机

7、实验专用声光Q开关及其驱动电源

8、超净间

9、光学平台

三、 实验内容

1、了解原理

2、Nd³⁺:YV04晶体和KTP晶体的特性

3、直腔结构及腔内倍频方式

实现用半导体激光器作为泵浦源泵浦Nd³⁺:YV04晶体，产生红外激光经KTP晶体后产生532nm绿光的整套实验装置。

4、记录实验数据进行分析处理

5、倍频效率

6、光斑模式调节等。

7、用1W的LD作为泵浦源，在最大抽运功率为1.3W时，分别获得了平均功率为1.5mW和2.0mW的266nm紫外输出。

8、解释了椭圆光斑的成因和光斑发生45o偏转的原因。

9、介绍Nd：YAG与Nd:YV04的物理、光学特性，并比较它们准能级跃迁的优劣点，选取Nd:YAG作为激光介质并对其激光特性进行详细的研究。

10、提高倍频效率的方法。选出LBO，介绍LBO的物理，光学性质及工类相位匹配倍频过程。

11、设计3V型折叠腔，并对腔体各参数进行分析与选定，实现421nm的蓝光输出。

12、最后，对实验输出功率不理想的原因进行分析，提出了改进方法。可以对新型晶体BLBO进行一些实验

13、直腔→V型腔→Z型腔结构搭建
