LPE-LOSG-Ⅱ型晶体电光－声光效应综合实验仪

一、实验目的

1、研究铌酸锂晶体的横向电光效应，测量LN晶体的半波电压；

2、观测电光调制器的工作性质；

3、观察和测量布拉格衍射特点；

4、利用声光效应测量声波在介质中的传播速度；

5、测量声光器件的衍射效率和带宽，测量声光器件的带宽和中心频率；

6、分别利用电光调制和声光调制进行音频信号的激光传输和通信。

二、仪器配置与技术参数

1．电光晶体：LiNbO₃  3mm×3mm×25mm;声光晶体：工作波长633nm,中心频率100MHz±0.5MHz，衍射效率≥40%；脉冲重复频率≥1MHz；

2．半导体激光器：波长635nm，功率5mW（亦可应用户需要替换为氦氖激光器）；

3．直流电压输出：0-600V连续可调，数显；

4．内置正弦波信号输出：0-80V连续可调，400Hz；

5．内置功率放大器：电压放大倍数30倍，频率响应20Hz-20KHz；

6．光功率测量范围：0-20mW；

7．偏振片，1/4波片角度调节：360°刻度，分度值为1°；

8．晶体支架：四维精密光学调节架、光学精密旋转台；

9．超声信号源：频率约80～120MHz，输出功率≤700mW；

10. 脉冲方波产生器：工作频率0.5～2KHz，TTL接口；

11. 光电接收器：硅光电池；

12. 光学平台：900mm×600mm。

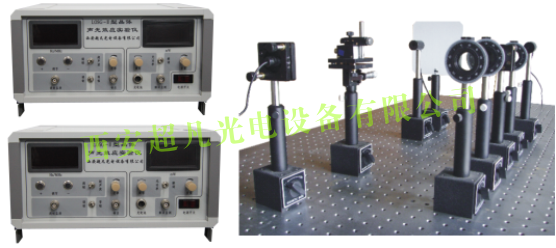

三、实验装置示意图
