LOSG-Ⅱ型晶体声光效应实验仪

一、实验目的

1、了解声光相互作用的原理。

2、观察布拉格衍射现象。

3、通过声光偏转效应，可测量未知激光波长。

4、利用声光效应测量声波在介质中的传播速度；

5、测量声光器件的衍射效率和带宽；

二、仪器配置与技术参数

1、超声信号源：频率80～120MHz，步进1.0MHz可调，输出功率≤700mm可调；

2、半导体激光器：波长635nm，功率5mW；

3、导轨：1000mm；

4、脉冲方波产生器：工作频率581～4460Hz分40档可调；

5、声光晶体：工作波长 633nm ，中心频率 100MHz ±0.5MKz，衍射效率≥80%；脉冲重复频率≥1MHz。

6、精密旋转台

7、光电接收器：硅光电池；

8、白屏

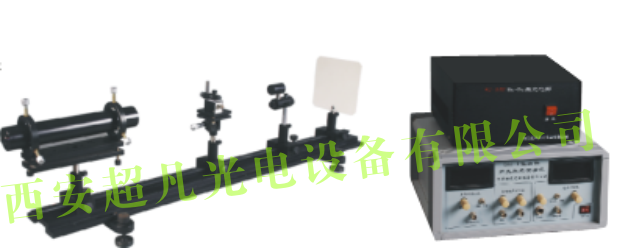

三、实验装置示意图
